Клітинки 35кВ

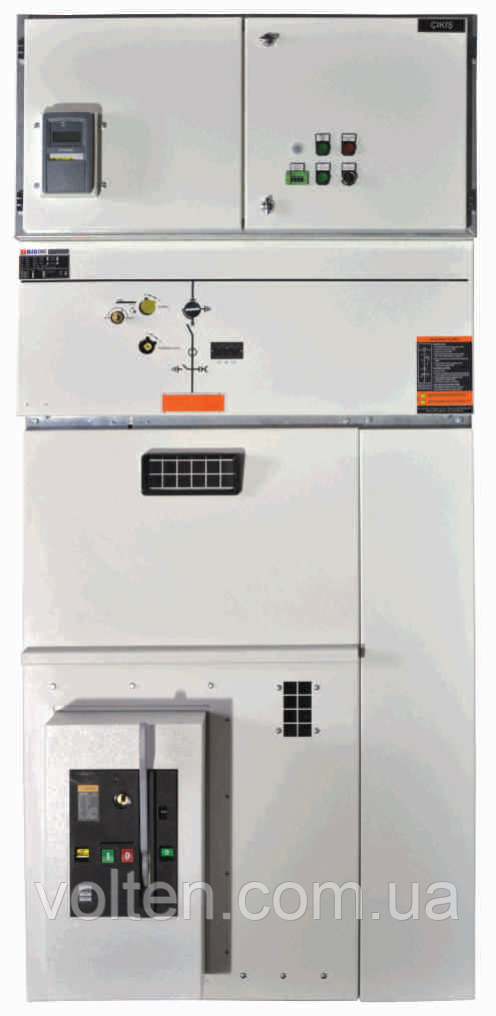

Комірки 35 кВ

Компанія Volten пропонує Вашій увазі комірки 35 кВ, вироблені нашим турецьким партнером ELKO. Основними напрямками діяльності бренду ELKO general в Туреччині і за кордоном є проектування, виробництво і продаж пристроїв перемикання і керування з повітряної й газової ізоляцією до 36 кВ, вимикачів середньої напруги і роз'єднувачів навантаження, а також розподільних і трансформаторних центрів компактного типу. Завод в Ankara Anadolu OIZ має загальну площу 52.000 м2 і відповідає стандартам ISO 9001, ISO 14001 та OHSAS 18001. Компанія ELKO працює в електромеханічному секторі протягом 30 років.

Комірки 35 кВ підходять для установки усередині приміщення.Розподільні пристрої бувають декількох типів за призначенням: ввідно-вивідні, ввідно-вивідні з роз'єднувачем навантаження і т. д. У клітинках за бажанням замовника застосовуються вакуумні або елегазові (SF6) вимикачі. Усі клітинки пройшли випробування у відповідності зі стандартами TS і IEC.Всі розподільчі пристрої мають сертифікати відповідності TS та ГОСТ-Р

Характеристики конструкції:

• Корпус зроблений з готового гальванізованого металу товщиною 2мм. З'єднання виробляються болтами і заклепками.
• Средневольтные кабельні з'єднання виробляються в кабельному відсіку.
• Через оглядове вікно на дверях кабельного відсіку можливо візуально простежити за станом поворотного і заземлювального роз'єднувача.
• В осередках є все необхідне для підключення приладів дистанційного відстеження та управління.
• Прилад збирається і випробовується на заводі з кресленнями та однолінійною схемою головних ланцюгів.
• Прилад складається з 4-х основних відсіків: відсік головних шин, відсік кабельного з'єднання, низьковольтний відсік, відсік механізму.
• Механічне блокування запобігає помилкове включення і виключення приладу. Кришка відсіку кабельного з'єднання не відкривається поки всі струмоведучі частини не знеструмлено і не заземлені.

Стійкість до внутрішньої дузі:

• Комірки мають динамічну і термічну стійкість при появі внутрішньої дуги.
• При раптовому збільшенні тиску у відсіках клітинки, забезпечена безпека персоналу, який знаходиться поруч і перед клітинкою. Дана характеристика підтверджена проведеними типовими випробуваннями.
• Клітинки, враховуючи стійкість до внутрішньої дузі, придатні до обслуговування спереду і збоку.

Двері:

• Замикаються двері: це двері які НЕ ВІДКРИВАЮТЬСЯ без використання ключа або інструменту. На дверях знаходяться вказівні таблички. (Прим.: Двері відсіку головних шин)

• Відкриваються двері: це двері, які ВІДКРИВАЮТЬСЯ лише після проведення певних операцій. (Прим.: Двері відсіку кабельних з'єднань)

Блокування:

Клітинки з вимикачами:

• Роз'єднувач: може включатися тільки в тому випадку, якщо заземлюючі ножі роз'єднані, вимикач вимкнений і відкривається двері відсіку закрита.
• Заземлюючий роз'єднувач: може включатися тільки в тому випадку, якщо вимикач вимкнений.
• Вимикач: може включатися тільки в тому випадку, якщо роз'єднувач включений, заземлювальні ножі роз'єднані і відкривається двері відсіку закрита.

Клітинки з Роз'єднувачами навантаження:

• Роз'єднувач навантаження: може включатися тільки в тому випадку, якщо заземлюючі ножі роз'єднані і відкривається двері відсіку закрита.
• Заземлюючий роз'єднувач: може включатися тільки в тому випадку, якщо роз'єднувач навантаження вимкнений.

Захист і моніторинг:

• Індикатор наявності напруги: Призначений для визначення наявності напруги при закритій двері відсіку кабельного з'єднання. За замовчуванням встановлюється на кожній комірці.
• Індикатор наявності напруги, що знаходиться на панелі осередків, дозволяє постійно стежити за наявністю напруги.
• Дозволяє легко визначити наявність фаз і порядок фідерів.
• Захисні реле: в комірках з вимикачами використовуються реле, які відповідають вимогам Замовника.

Основні місця застосування:

• Вторинні розподільні лінії,
• СВ/НВ трансформаторні підстанції,
• Промислові центри,
• Торгові центри.

Дистанційний контроль і управління: Конструкція комірок типу MME після встановлення додаткового обладнання (мотор, допоміжні контакти і т. д.) дозволяє здійснювати дистанційний контроль і управління.

Комплектуючі замовляються додатково:

• "Мотор" і "Пристрій-покажчик ушкоджень" в комірках з роз'єднувачами навантаження;
• "Лічильник", "Прилад обліку енергії" і "Амперметр" в комірках з вимикачами;
• "Пристрій-покажчик ушкоджень" в комірках з роз'єднувачем;

Типи і схеми первинних ланцюгів:

Осередок вводу/виводу з вимикачем/элегазовывм роз'єднувачем SP (g)	Осередок вводу/виводу з вимикачем/з поворотним роз'єднувачем SP (h)

Осередок вводу/виводу з роз'єднувачем навантаження SC (g)

Осередок захисту трансформатора з роз'єднувачем навантаження+запобіжником FC (g)

Осередок вводу/виводу з роз'єднувачем/з повторним роз'єднувачем DC (h)	Осередок вводу/виводу з роз'єднувачем/с элегазовым (SF6) роз'єднувачем DC (g)

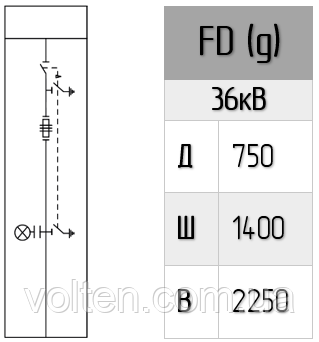

Клітинки захисту трансформатора з роз'єднувачем+запобіжником/з повторним роз'єднувачем FD (h)	Осередок захисту трансформатора з роз'єднувачем+запобіжником/с элегазовым (SF6) роз'єднувачем FD (g)

Осередок кабельного з'єднання KB

\Осередок обліку струму напруги/з роз'єднувачем навантаження MC (sc)

Осередок обліку струму напруги/ с элегазовым (SF6) роз'єднувачем MC (g)	Осередок обліку струму напруги/з поворотним роз'єднувачем/* При струмі в шинах 1250А MC (h)

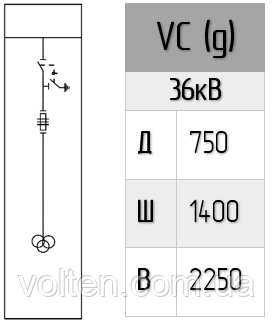

Осередок обліку напруги/ с элегазовым (SF6) роз'єднувачем VC (g)	Осередок обліку напруги/з поворотним роз'єднувачем VC (h)

Осередок розлучення шин з вимикачем/с элегазовым (SF6) роз'єднувачем RP (g)	Осередок розлучення шин з вимикачем/з поворотним роз'єднувачем RP (h)

Осередок розлучення шин з роз'єднувачем/с элегазовым (SF6) роз'єднувачем RC (g)	Осередок розлучення шин з роз'єднувачем/з поворотним роз'єднувачем RC (h)

Сполучна осередок/с элегазовым (SF6) роз'єднувачем CC (g)

Сполучна осередок/з поворотним роз'єднувачем CC (h)

Разъединительная осередок з вимикачем, з висновком збоку/ c элегазовым (SF6) роз'єднувачем KP (g)	Разъединительная осередок з вимикачем, з висновком збоку/ з поворотним роз'єднувачем KP (h)

Разъединительная осередок з роз'єднувачем навантаження KP (sc)	Разъединительная осередок з роз'єднувачем, з висновком збоку/ с элегазовым (SF6) роз'єднувачем KC (g)

з висновком збоку/з поворотним роз'єднувачем KC (h)

Осередок підйому шин BS
