БКРПЗ 6-35 кВ

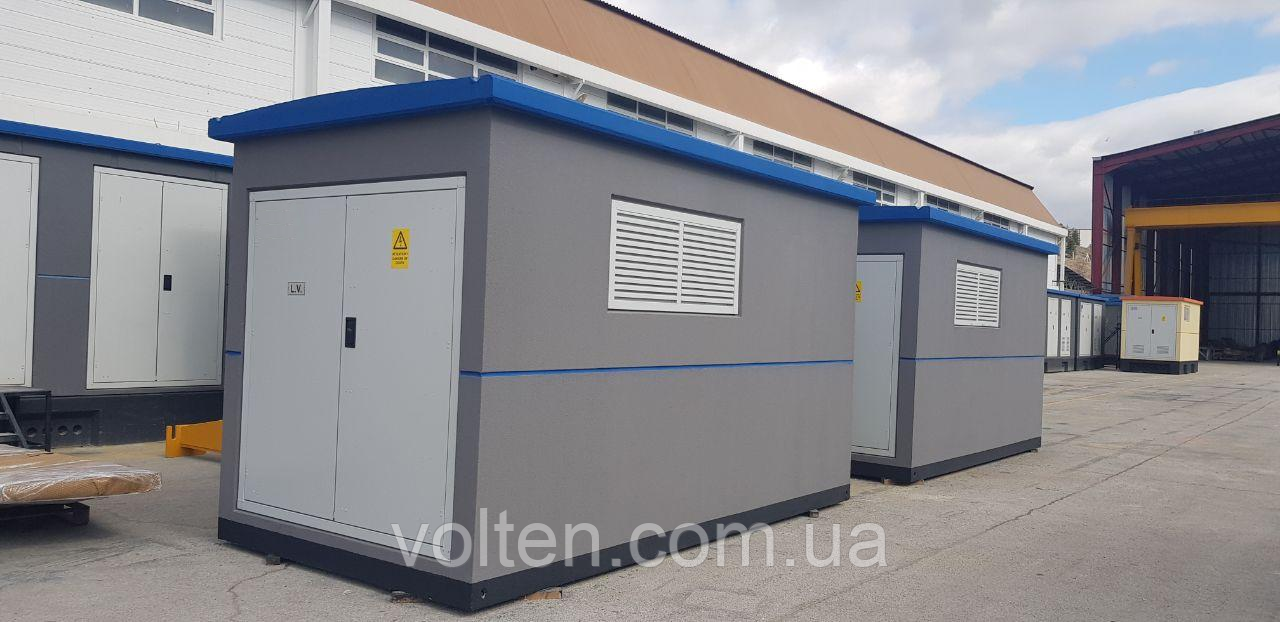

Комплектний розподільчий пристрій закритого типу (КРПЗ) призначений для розподілу електричної енергії в мережах 6 – 35кВ. Корпус такого КРПЗ являє собою монолітний бетонний блок транспортного габариту, який залежить від кількості осередків та класу напруги.

Наша компанія пропонує бетонні КРПЗ в трьох основних габаритах:

- 4800(Д)х2500(Ш)х2950(В), для розміщення до 5 клітинок;

- 6500(Д)х2500(Ш)х2950(В), для розміщення до 7 клітинок;

- 7500(Д)х2500(Ш)х2950(В), для розміщення до 9 клітинок;

Кількість клітинок, які можуть бути встановлені в кожен корпус безпосередньо залежить від схеми електропостачання та комплектації кожної клітинки, її типу та додаткових вимог до технологічних відстаням.

В бетонних КРПЗ можна реалізувати як двосекційну, так і односекційну схему електропостачання. Для багатосекційних розподільних пристроїв з великою кількістю комірок, ми пропонуємо розміщувати окремі секції в різних корпусах КРПЗ.

КРПЗ-35кВ комплектуються сучасними осередками турецького виробництва як зі стаціонарними, так і з висувними елементами елегазовими силовими вимикачами. В клітинках зі стаціонарними елементами встановлюються вимикачі навантаження і роз'єднувачі з елегазовою ізоляцією. В залежності від технічного завдання замовника, осередки можуть бути розраховані на найбільше робоче напруга 36кВ або 40,5 кВ. Високовольтні комірки оснащуються релейного захистом українського або імпортного виробництва, є додаткові засоби контролю тиску элегаза і блокування від помилкових дій персоналу, що дозволяє забезпечити високий рівень безпеки та надійності.

КРПЗ-6(10)кВ преимущественно комплектуются ячейками КСО-393 с автогазовыми выключателями нагрузок (ВНА-10), разъединителями (РВЗ-10) и вакуумными силовыми выключателями с релейной защитой отечественного производства. Как правило, такие ячейки отличаются простотой и надёжностью работы, имеют не большой габарит и доступную цену. При этом, в КРПЗ могут устанавливаться и ячейки с выкатными элементами, а так же ячейки с элегазовой изоляцией.

Всі бетонні корпусу КТП комплектуються установочними фундаментами з кабельними каналами і внутрішнім освітленням приміщення. Так само, КРПЗ можуть бути додатково обладнані системою примусової вентиляції, обігріву та пожежною сигналізацією.
