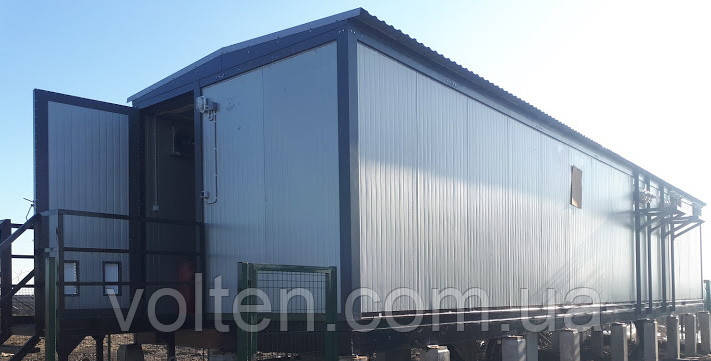

КРПЗ 6-35 кВ для СЕС

КРПЗ 6–35 кВ для СЕС від ТОВ НВП «Вольтен»

Комплектний розподільний пристрій  (КРПЗ) — це комплектне електротехнічне рішення для прийому, розподілу та захисту електроенергії на стороні середньої напруги (6–35 кВ). У складі сонячної електростанції (СЕС) КРПЗ забезпечують безпечне приєднання до мережі, управління потоками енергії та надійний захист обладнання.

ТОВ НВП «Вольтен» підбере оптимальне рішення КРПЗ 6–35 кВ з урахуванням вимог до потужності, схеми приєднання, інверторної частини та ТУ від оператора системи розподілу. Ми забезпечуємо повну документацію, виробництво, поставку та технічну підтримку.

Що таке КРПЗ і чому воно потрібне для СЕС?

КРПЗ (Комплектний розподільний пристрій) — це електротехнічне обладнання, яке виконує ключову роль у схемі живлення сонячної електростанції (СЕС). КРПЗ служить для прийому, розподілу, комутації та захисту електроенергії на стороні середньої напруги (6–35 кВ), а також для забезпечення безпечного та контрольованого приєднання до електромережі загального користування .

Установка КРПЗ є обов’язковою умовою для введення в експлуатацію СЕС та передачі електроенергії за «зеленим тарифом» або через ринок електроенергії.З чого складається КРПЗ?

Типова конструкція КРПЗ включає:

• Корпус: бетонний або металевий (оцинкований або з полімерним покриттям), з термоізоляцією, вентиляцією, опаленням, освітленням.

• Комірки ВН (високої напруги): кожна комірка — це окремий функціональний модуль з вимикачами навантаження, трансформаторами струму/напруги, кабельними вводами, роз’єднувачами тощо.

• Секція захисту: встановлюються пристрої релейного захисту (максимальний струмовий, дистанційний, мінімальної напруги), автоматика резервного вводу живлення (АРВ), індикатори замикань.

• Облікова частина: один або кілька комерційних або технічних лічильників (з інтеграцією в АСКОЕ), модеми зв’язку, інтерфейси.

• Кабельні та шинні вводи/виводи: забезпечують підключення до трансформаторів, інверторних установок, інших секцій розподілу.

Які функції виконує КРПЗ у СЕС?

1. Прийом енергії з трансформатора або інверторної частини

2. Розподіл потужності по напрямках або споживачах

3. Комутація та захист мережевих ліній — через автоматичні або вакуумні вимикачі

4. Контроль і облік електроенергії — з можливістю передавання даних постачальнику чи оператору

5. Захист генерації та мережі від аварійних режимів — КЗ, перенапруга, обрив фаз

6. Інтерфейс для взаємодії з мережею — комунікація з енергосистемою або ЦПА

Основні переваги КРПЗ від ТОВ НВП «Вольтен»:

•  Модульна побудова — легко масштабується під потужність об’єкта

•  Повна електробезпека — міжфазні перегородки, блокування, перевірені схеми захисту

•  Інтеграція обліку та телемеханіки — АСКОЕ, SCADA, GSM/RS485 зв’язок

•  Широкий вибір конфігурацій — секціонування, кільцева схема, пряме підключення

•  Стійкість до зовнішніх впливів — захист IP54–IP65, кліматичне виконання У1/УХЛ1

•  Ремонтопридатність та зручність обслуговування
