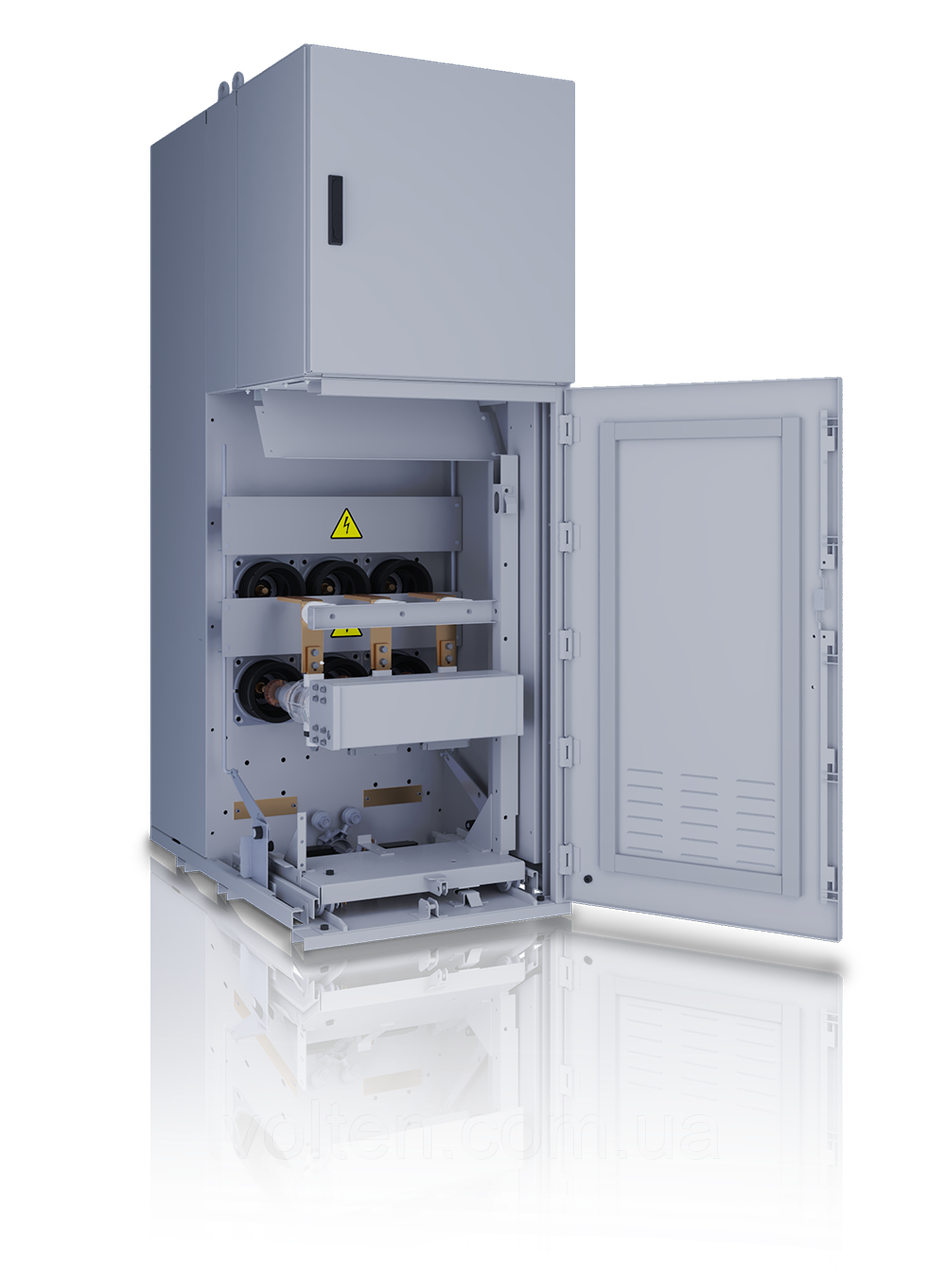

Комірка високовольтна КМ-1Ф

Комплектний розподільчий пристрій призначений для прийому і розподілу електричної енергії трифазного змінного струму промислової частоти в мережах з ізольованою або заземленою через дугогасящий реактор нейтраллю.

Корпус КМ-1Ф являє собою металевий шафа, розділений металевими і ізоляційними перегородками на кілька відсіків:

• Відсік висувного елемента;
• Відсік лінійних шин;
• Відсік збірних шин;
• Відсік вихлопу;
• Шафка низьковольтної апаратури, на якому передбачено короб для прокладки низьковольтних кабелів.

Необхідна комплектація обладнання комірки, набір захистів і блокувань визначається опитувального листа.

Як і в інших комірках типу КРУ, висувний елемент може займати три положення: робоче, контрольно-випробувальне і ремонтне. Електрична зв'язок блоків низьковольтної апаратури з викатними елементами виконана гнучким зв'язком в металевому рукаві зі штепсельним роз'ємом. Наявність гнучкої зв'язку дозволяє випробувати роботу вимикача при контрольному стані висувного елемента

Стандартні внутрішні схеми КМ-1Ф увазі встановлення вакуумного вимикача, трансформаторів струму, обмежувача перенапруги і заземлювача, вимірювальна комірка передбачає встановлення трансформатора напруги з запобіжниками на висувній візку. Крім того, осередки серії КМ-1Ф мають допоміжну комплектацію, таку як: – Шафи шинних перемичок застосовуються для з'єднання збірних шин протистоять секцій КРУ і являють собою жорсткі металоконструкції прямокутної форми, що закриваються зверху і знизу знімними листами.

– Шафи шинних вводів, призначені для шинного введення від стіни будівлі РУ до шаф КРУ ідентичні по конструкції, але відрізняються наявністю вступної секції з прохідними ізоляторами ІПУ-10.

– Шафи шинних вставок призначені для з'єднання збірних шин шаф КРУ, розташованих в одному ряді, при переході через стіну будівлі підстанції або при обході колони і являють собою розбірну конструкцію змінної довжини.

– Для з'єднання шаф КРУ серії КМ-1Ф з шафами КРУ2-10 використовуються перехідні шафи.

Собственные нужды могут быть реализованы в двух вариантах. При ограниченных размерах помещения – в корпусе КРУ . Более удобный вариант – в шкафах двустороннего обслуживания с одной или двумя дверьми.

Конструктивное исполнение

В шкафах КМ-1Ф в зависимости от схемы главных цепей и конкретного заказа могут быть установлены следующие аппараты и элементы:

• Из шкафов КРУ серии КМ-1Ф собираются комплектные распределительные устройства, служащие для приема и распределения электроэнергии. Принцип работы определяется совокупностью схем главных цепей и вспомогательных цепей шкафов КРУ.
• Шафа КМ-1Ф складається з жорсткого металевого корпусу, всередині якого розміщена вся апаратура. Для безпечного обслуговування та локалізації аварій корпус розділений на відсіки металевими перегородками і автоматично закриваються шторками. Деталі та елементи металоконструкцій шаф виготовляються з якісної листової сталі на високоточному обладнанні з програмним управлінням.

Збірні шини і ошиновка апаратів головних ланцюгів КМ-1Ф виконуються шинами з міді.

• Шафи КМ-1Ф виготовляються в габаритах на номінальну напругу 10 кВ.
  • вимикачі вакуумні (за замовленням);
  • роз'єднувачі і заземлювачі високовольтні (на струми 630, 1600 А) з приводами;
  • трансформатори струму типу ТОЛ-10, ТЛК-10 (або аналогічні) від 50 до 3000А; трансформатори напруги типу ЗНОЛ, ЗНОЛП, НОЛП;
  • запобіжники типу ПКТ;
  • ПКН; датчики струму ТДЛ 0,66 обмежувачі перенапруг; силові трансформатори.
• Шафи КРУ забезпечують управління, захисту і блокування згідно з замовленням (опитувального листа);
  • В цілях запобігання неправильних операцій при проведенні ремонтно-профілактичних та інших робіт в шафах КРУ передбачені наступні блокування, не допускають:
    • переміщення висувного елемента з вимикачем з робочого положення в контрольне, а також з контрольного положення в робоче при включеному вимикачі;
    • включення вимикача в проміжному положенні висувного елемента;
    • переміщення висувного елемента з контрольного положення в робоче при включеному заземлителе і включення заземлювача в робочому положенні висувного елемента;
    • включення заземлювача в шафі секційного роз'єднувача при робочому положенні секційного вимикача;
    • включення ввідного або межсекционного вимикача при включеному заземлителе на збірних шинах секції.
