Ізолятор С4-450-I-МУ УХЛ1

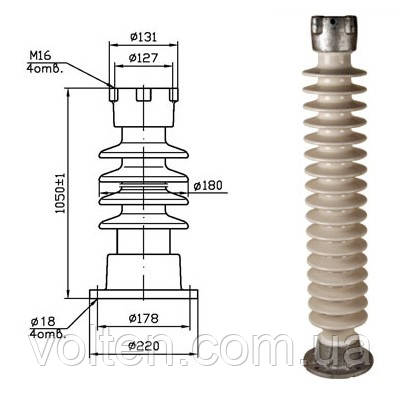

Ізолятори С4-450-I-МУ УХЛ1 (малюнок 1), С4-450-II-МУ УХЛ1 (малюнок 2) використовуються в якості комплектуючих виробів для ізоляції...

Ізолятори С4-450-I-МУ УХЛ1 (малюнок 1), С4-450-II-МУ УХЛ1 (малюнок 2) використовуються в якості комплектуючих виробів для ізоляції та кріплення струмоведучих частин в електричних апаратах (роз'єднувачах, шинних опорах), комплектних розподільних пристроях, струмопроводах, розподільних пристроях електричних станцій і підстанцій змінного напруги 110 кВ частоти до 100 Гц.

Структура умовного позначення:

• З - керамічний ізолятор опорний стрижньовий;
• 4 - мінімальна механічна руйнівна сила на вигин;
• 450 - випробувальна напруга грозового імпульсу (повна хвиля), кВ;
• I, II - клас з довжиною шляху витоку зовнішньої ізоляції;
• М - індекс модернізації;
• УХЛ, Т1 - кліматичне виконання і категорія розміщення за ГОСТ 15150-69.

У відповідності з наказом ВАТ РАО "ЄЕС Росії" № 252 від 06.05.2002 р. "Про підвищення надійності опорно-стрижневих ізоляторів 110-220 кВ" у 2002 р. була проведена модернізація та атестація МЕК ізоляторів серії З, розроблені у відповідності з вимогами ВАТ РАО "ЄЕС Росії" і впроваджені технічні умови на вищевказані ізолятори ( ТУ 3493-014-53467867-2002).

У відповідності з технічними вимогами модернізовані ізолятори С4-450-I-МУ УХЛ 1, С4-450-II-МУ УХЛ 1 мають такі відмітні особливості:

• ізоляційна частина виготовлена з високоміцного матеріалу (підгрупа 120 ГОСТ 20419);
• арматура виготовлена з високоміцного чавуну;
• антикорозійне покриття арматури виконано гарячим або термодифузійний цинком;
• армировочные шви захищені силіконовим герметиком.

Ізолятори модернізованої серії випускаються взамін знятих з виробництва С4-450-I-02 УХЛ, Т1, С4-450-II-02 УХЛ, Т1.

Варіанти позначення: Ізолятор C4-450-I-M УХЛ1, C4-450-II-МУ УХЛ1, С4-450-1-М УХЛ1, С4-450-2-М УХЛ1, С4-450-ІМ УХЛ1, С4-450-ІІМ УХЛ1, С4-450-I-МУ УХЛ 1, С4-450-II-МУ УХЛ 1, СЧ-450-I-МУ УХЛ1, СЧ-450-II-МУ УХЛ1, С4-450-ІМ УХЛ1, С4-450-ІІМ УХЛ1
