Ізолятор ОСК 12,5-35-В02-3 УХЛ1

ПОКАЗНИК

ОСК 12,5-35

-В02-3

УХЛ1

Номінальна напруга, кВ

35

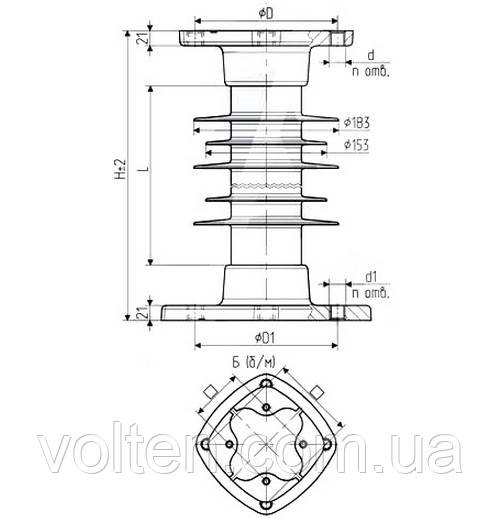

Будівельна висота Н, мм

475

Ізоляційна висота L, мм

337

Довжина шляху витоку, см

116

Маса не більше, кг

22.5

Ступінь забруднення по ГОСТ 9920-89

3

Нормована руйнуюча сила на вигин, не менше, кН

12,5

Нормований механічний обертальний момент, кНхм

1,0

Випробувальна змінна короткочасна напруга у сухому стані не менш, кВ

95

Випробувальна змінна короткочасна напруга під дощем, не менше, кВ

80

Нормоване 50%-ве розрядне змінну напругу ізоляторів в забрудненому і зволоженому стані, кВ

(при нормованої питомої поверхневої провідності мкСм, не менше)

42

20

Випробувальна напруга повного грозового імпульсу, кВ

190

Установчий розмір

D верх/ D1 низ, мм

Ø225(□160)/ Ø225(□160)

Настановні отвори

n/d верх/ n/d1 низ, мм

4Ø18/4Ø18

Фарфоровий аналог

З-12,5-200 II

Маркування ізолятора до серпня 2005р.

ИОСК 12,5-35/190-ІІУХЛ1
