Ізолятор ОСК 8-35-В03-2 УХЛ1

ПОКАЗНИК

ОСК

8-35-В03-2

УХЛ1

Номінальна напруга, кВ

35

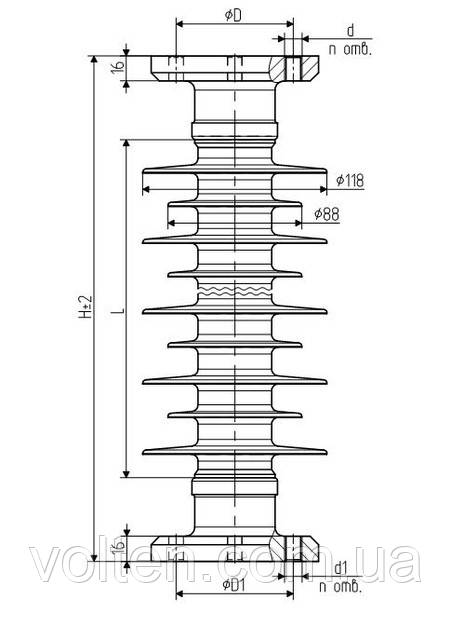

Будівельна висота Н, мм

475

Ізоляційна висота L, мм

359

Довжина шляху витоку, см

95

Маса не більше, кг

6.5

Ступінь забруднення по ГОСТ 9920-89

2

Нормована руйнуюча сила на вигин, не менше, кН

8

Нормований механічний обертальний момент, кНхм

1,0

Випробувальна змінна короткочасна напруга у сухому стані не менш, кВ

95

Випробувальна змінна короткочасна напруга під дощем, не менше, кВ

80

Нормоване 50%-ве розрядне змінну напругу ізоляторів в забрудненому і зволоженому стані, кВ

(при нормованої питомої поверхневої провідності мкСм, не менше)

42

10

Випробувальна напруга повного грозового імпульсу, кВ

190

Установчий розмір

D верх/ D1 низ, мм

Ø76(□54)/ Ø76(□54)

Настановні отвори

n/d верх/ n/d1 низ, мм

4 М12/

4 М12

Фарфоровий аналог

C-8-200 II

Маркування ізолятора до серпня 2005р.

ИОСК8-35/190-ІУХЛ1
