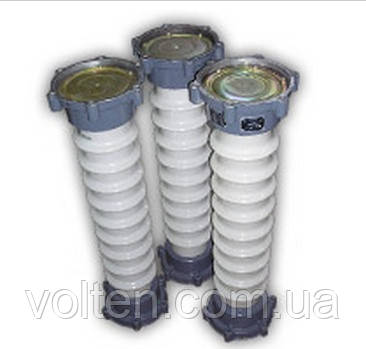

Розрядників РВС-110 (складський)
5 100 ₴
- В наявності
- +380 (68) 780-00-61Киевстар
Розрядники вентильні РВС 110 кВ призначені для захисту від атмосферних перенапруг ізоляції електрообладнання змінного струму частотою 50 і 60...
| Параметр | Одиниця виміру | РВР-110М РВР-110М Т1 |
| Клас напруги мережі | кВ | 110 |
| Номінальна напруга | кВ | 102 |
Пробивна напруга при частоті 50 Гц в сухому стані і під дощем
|
кВ | 200 250 |
| Імпульсне пробивна напруга при предразрядном часу від 2 до 20 мкс при повному ипмульсе 1,2/50 мкс, не більше | кВ | 285 |
Залишкова напруга при імпульсному струмі з довжиною фронту хвилі 8 мкс
|
кВ | 315 335 367 |
Струмова пропускна здатність
|
кА A |
10.0 150 |
| Довжина шляху витоку зовнішньої ізоляції, не менше | см | 345 |
| Допустимий натяг проводів, не менше | Н | 500 |
| Висота, не більше | мм | 3100 |
| Маса, не більше | кг | 175 |
Розрядники вентильні РВС 110 кВ призначені для захисту від атмосферних перенапруг ізоляції електрообладнання змінного струму частотою 50 і 60 Гц. Виготовляються для мереж з ефективно заземленою нейтраллю.
Розрядники РВС відповідають ТУ 16-521.264-79 і групі III за ГОСТ 16357-83. На розрядник отримано сертифікат відповідності вимогам безпеки № РОСС RU.МВ02.В00254, виданий асоціацією "ЭНЕРГОСЕРТ".
Умови експлуатації розрядників РВС 110
- Розрядники призначені для експлуатації в районах з помірним і тропічним кліматом при температурі навколишнього повітря:
- от -45 до +40° С - для исполнения У1;
- от -10 до +50° С - для исполнения Т1;
- Высота установки над уровнем моря не более 1000 м;
- Относительная влажность воздуха:
- при температуре +25° С до 100% - для исполнения У1;
- при температуре +35° С до 100% - для исполнения Т1.
Конструкция и работа разрядников РВС 110
Разрядник РВС состоит из нескольких элементов, каждый из которых содержит блок многократных искровых промежутков (1) и рабочих нелинейных резисторов (2), заключенных в герметично закрытой фарфоровой покрышке (3).
Рабочий резистор разрядника РВС изготовлен из спецмассы "Вилит" и обладает нелинейной вольтамперной характеристикой.
Разрядник РВС устанавливается на изолированном от земли основании (4) для удобства присоединения регистратора срабатывания и для измерения токов проводимости. К крышке верхнего элемента разрядника крепится экранирующее кольцо (5).
Умовне позначення розрядників РВС 110
У структурі умовного позначення розрядників РВС 110 прийнято:
| Р | - розрядник; |
| В | - вентильний; |
| C | - станційний; |
| ХХ | - номінальна напруга; |
| У; Т | - кліматичне виконання; |
| 1 | - категорія розміщення; |
Ціни наведено в ознайомлювальних цілях
| Основні | |
|---|---|
| Країна виробник | Україна |
| Виробник | РОСС |
- Ціна: 5 100 ₴
