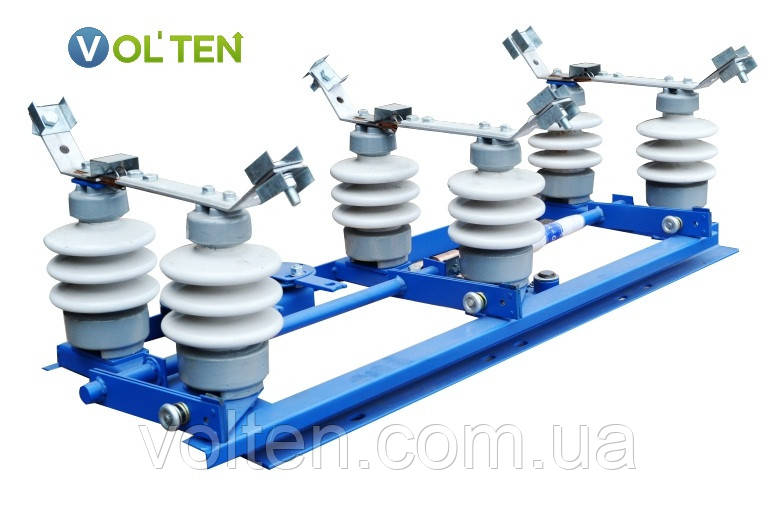

Роз'єднувач РЛНД-10/400 з приводом

8 920

  • В наявності
Роз'єднувач РЛНД-10/400 з приводом
Роз'єднувач РЛНД-10/400 з приводомВ наявності
8 920
+380 (50) 020-13-30
МТС
  • +380 (68) 780-00-61
    Киевстар
+380 (50) 020-13-30
МТС
  • +380 (68) 780-00-61
    Киевстар
повернення товару протягом 14 днів за домовленістю

Роз'єднувачі РЛНД-1 призначені для включення і відключення під напругою знеструмлених ділянок ланцюга високої напруги...

Роз'єднувачі РЛНД-1 призначені для включення і відключення під напругою знеструмлених ділянок ланцюга високої напруги, а також заземлення відключених ділянок за допомогою стаціонарних заземлювачів.

Роз'єднувач РЛНД-1 виконаний у вигляді триполюсні (на одній рамі) апарату горизонтально-поворотного типу, кожен полюс якого має один поворотний і один нерухомий ізолятори, на яких розташована контактна система. Роз'єднувач РЛНД має один або два стаціонарних заземлювача. Размыкаемые з'єднання головного і заземлюючого контуру здійснюються через ламельні контакти, контактне натискання в яких створюється пружинами. Основні частини роз'єднувач РЛНД, виконані з чорних металів, мають стійке антикорозійне покриття - гарячий або гальванічний цинк.

Привід роз'єднувачів РЛНД-10

Роз'єднувачі РЛНД управляються приводом ПРН-10 МУ1. Приводи мають механічне блокування між головними ножами і заземлювачем.

Умовне позначення роз'єднувачів РЛНД-10

У структурі умовного позначення роз'єднувач РЛНД-10 прийнято:

Р - роз'єднувач;
Л - лінійний;
Н - зовнішньої установки;
Д - кількість опорних ізоляторів (два);
10 - номінальна напруга, кВ;
1, 2 - кількість заземлювачів;
Б - посилене виконання ізоляції;
200, 400 - номінальний струм роз'єднувача, А;
УХЛ - кліматичне виконання;
1 - категорія розміщення;



Технические данные разъединителей РЛНД-10

Параметр Единица измерения РЛНД-1-10Б/200УХЛ1 РЛНД-1-10Б/400НУХЛ1
Номинальное напряжение кВ 10 10
Наибольшее рабочее напряжение кВ 12 12
Номинальный ток А 200 400
Ток электродинамической стойкости кА 15,75 25
Ток термической стойкости кА 6,3 10
Время протекания тока термической стойкости
  • для главных ножей
  • для заземлителей
с
3
3

1
1
Длина пути утечки внешней изоляции см 30 30
Припустиме тяжіння приводу Н 200 200
Габаритні розміри мм 1045х510х450 1045х510х450
Маса кг 43 43

Ціни наведено в ознайомлювальних цілях.

Характеристики
Основні
Країна виробникУкраїна
Інформація для замовлення
  • Ціна: 8 920
