Роз'єднувачі РДЗ-35, РДЗ-110

Зовнішні роз'єднувачі РДЗ призначені для включення і відключення знеструмлених ділянок електричної мережі високої напруги...

Зовнішні роз'єднувачі РДЗ призначені для включення і відключення знеструмлених ділянок електричної мережі високої напруги, а також заземлення відключених ділянок за допомогою стаціонарних заземлювальних ножів.

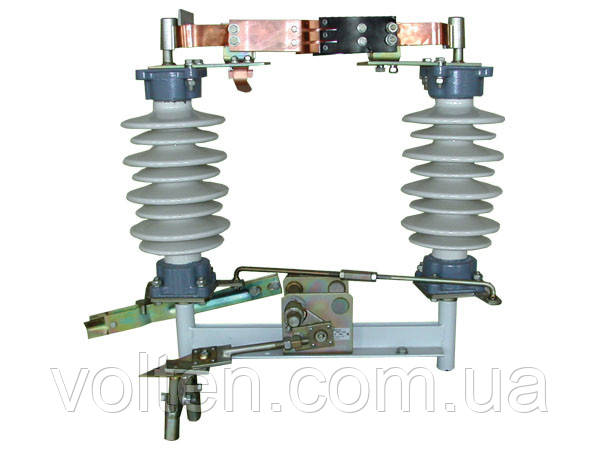

Роз'єднувачі РДЗ складаються з окремих полюсів, які можуть використовуватися в однополюсному і трьох полюсном варіанті установки на горизонтальній площині. Роз'єднувачі РДЗ-35 і Роз'єднувачі РДЗ-110 на клас напруги 35 і 110 кВ на номінальний струм 1000 А допускають установку на вертикальній площині. Полюс роз'єднувачавиконаний у вигляді двухколонкового апарату з розворотом головних ножів в горизонтальній площині і складається з цоколя, ізоляційних колон, струмоведучої системи і заземлюючого пристрою.

Контактні ножі роз'єднувача на 1000А виконані з двох паралельних мідних шин, встановлених "на ребро", один кінець яких гнучкими зв'язками з'єднаний з контактним висновком, а на іншому утворений роз'ємний контакт. Контактні ножі роз'єднувачів РДЗ на 2000 і 3150А складаються з двох контактних ножів на 1000А. В заземлювальний пристрій роз'єднувача входять ножі заземлення, стаціонарно встановлені на цоколіроз'єднувача РДЗ і нерухомий контакт, встановлений на головному контактному ножі. Основні частини роз'єднувачі РДЗ, виконані з чорних металів, мають стійке антикорозійне покриття - гарячий або гальванічний цинк.

• Температура навколишнього середовища від +40С до -60С - для виконання УХЛ1;
  і від -10С до +45С - для виконання Т1;
• Відносна вологість повітря до 100% при температурі +25С;
• Товщина кірки льоду до 10мм - для роз'єднувачів 35 і 110 кв;
  до 20мм - для роз'єднувачів 150 і 220кВ;
• Швидкість вітру без ожеледі 40 м/с;
• Швидкість вітру з ожеледицею не більш 15 м/с;
• Категорія ізоляції - "А" або "Б";
• Кліматичне виконання - УХЛ1 і Т1.

Привід роз'єднувачі РДЗ

Роз'єднувачі серії РДЗ приводяться в дію приводом ПРГ-2Б УХЛ1.

Умовне позначення роз'єднувачі РДЗ

У структурі умовного позначення роз'єднувача РДЗ прийнято:

Р - роз'єднувач;
Д - двухколонковый;
З - наявність заземлювачі;
2 - кількість заземлювачів;
35 - номінальна напруга;
Б - посилене виконання ізоляції;
1000 - номінальний струм;
НУХЛ - кліматичне виконання;
1 - категорія розміщення;
