Вузли кріплення КГП-21-3 призначені для шарнірного кріплення з рухливістю двох взаємно перпендикулярних площинах ізолюючої підвіски елементів кріплення
Узлы крепления КГП-21-3 предназначены для шарнирного крепления с подвижностью двух взаимно перпендикулярных плоскостях изолирующей подвески элементов крепления грозозащитного троса к опоре. В процессе эксплуатации линий электропередачи узлы крепления подвергаются как растягивающим, так и изгибающим моментам. Обеспечивают прочность крепления при углах отклонения гирлянд до 45 градусов как вдоль, так и поперек направления линии электропередачи не менее указанной в таблице разрушающей нагрузки. | |||||
Привязочные размеры узлов крепления КГП-21-3 | |||||
Марка узла крепления | Размеры | ||||
L | D+0,5 | a | |||
max | min | ||||
мм | мм | мм | мм | ||
КГП-21-3 | 100 | 25,0 | 16 | 12 | |

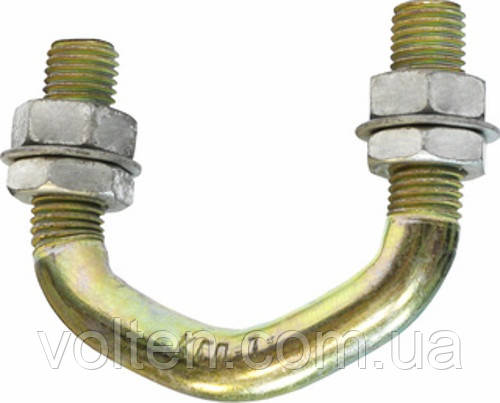

Вузол кріплення КГП-21-3
Марка вузла кріплення | Розміри | Руйнівне навантаження, не менш |
Маса | ||||
d | H | H1 | L1 | L | |||
мм | мм | мм | мм | мм | кН | кг | |
КГП-21-3 | 24 | 38 | 111 | 144 | 100 | 210 | 1,22 |
Ціни вказані в ознайомчих цілях.
Характеристики
Основні | |
---|---|
Країна виробник | Україна |
Інформація для замовлення
- Ціна: Ціну уточнюйте
