ШФ-20Г1

від 384 ₴

  • В наявності

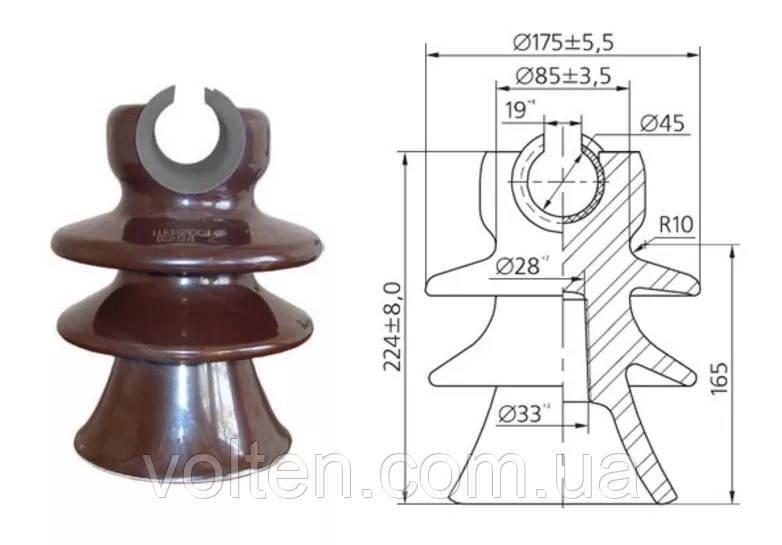

ШФ-20Г1
ШФ-20Г1В наявності
від 384 ₴
+380 (50) 020-13-30
МТС
  • +380 (68) 780-00-61
    Киевстар
+380 (50) 020-13-30
МТС
  • +380 (68) 780-00-61
    Киевстар
повернення товару протягом 14 днів за домовленістю

Номінальна напруга, кВ: 20

Руйнівне зусилля на вигин, кН: 13

Довжина шляху витоку, мм: 400

Витримувана напруга 50 Гц (під дощем), кВ: 65

Напруга, що витримується в сухому стані, кВ: 85

Маса, кг: 3,6



Ізолятори штирові високовольтні порцелянові ШФ-20Г1 призначені для ізоляції і кріплення проводів на повітряних лініях електропередач на лініях з використанням дроту СІП-3 напругою 6-20 кВ. У зв'язку з упровадженням у другій половині 90-х років високовольтних ліній із самонесучими ізольованими проводами було розроблено вітчизняні штирові порцелянові ізолятори ШФ-20 спеціальної конструкції для ПЛВ 6-20 кВ - ШФ-20Г1 (інша назва ШФ-20УО).

Розшифровка умовного позначення ізоляторів ШФ-20Г1:

Ш - Тип ізолятора: штирьовий;

Ф - Матеріал ізоляційної частини: фарфор електротехнічний;

20 - номінальна напруга, кВ;

Г1 - Конструктивне виконання, модифікація.


Ізолятор ШФ-20Г1 монтується на траверси високовольтні, оголов'я, штирі та гаки КН-22, при цьому використовуються ковпачки типу К або КП. Вибір ковпачка здійснюється за діаметром гака або штиря, на якому він буде встановлений.
Кріплення ізольованого проводу типу СІП-3 до ізолятора ШФ-20Г1 здійснюється за допомогою спіральної в'язки типу ВС.
Технічні характеристики ізоляторів ШФ-20УО і ШФ20Г1 повністю ідентичні. Відмінність у позначенні ізоляторів пов'язана з тим, що їх виготовляють різні заводи-виробники. Імпортні аналоги ШФ-20Г1 інших виробників: SDI 37, IF 27.

Інформація для замовлення
  • Ціна: від 384 ₴
