Полімерний опорно-стрижневий ізолятор ОСК 12,5-35/190-3 УХЛ1 (зовнішньої установки на 35 кВ, 12,5 кН, 3 СЗА) призначено для ізоляції і кріплення струмоведучих частин в електричних апаратах, розподільних пристроях електричних станцій і підстанцій змінного струму номінальною напругою 35 кВ. Опорно-стрижневі полімерні ізолятори можуть працювати в установках за температур від -60° до +50°С за висоти встановлення не більше ніж 1000 м над рівнем моря.
Структура умовного позначення ізолятора ОСК 12,5-35/190-3 УХЛ1:
О - опорний;
С - стрижневий;
К - кремнійорганічна захисна оболонка ізолятора;
12,5 - мінімальна руйнівна сила на вигин, кН;
35 - номінальна напруга ізолятора, кВ;
190 - випробувальна напруга грозового імпульсу 1,5/50, кВ;
3 - ступінь забруднення ізоляції відповідно до ГОСТ 9920;
УХЛ1 - кліматичне виконання і категорія розміщення за ГОСТ 15150.
Перевагою полімерних опорно-стрижневих ізоляторів ОСК 12.5-35/190-3 УХЛ1 є відсутність крихкості та стійкість до динамічних ударних впливів, наприклад під час струмів КЗ, стійка робота в умовах сильного забруднення. Ізолятор ОСК 12,5-35/190-3 УХЛ1 підходить для експлуатації в умовах з III СЗА згідно з ГОСТ 9920.

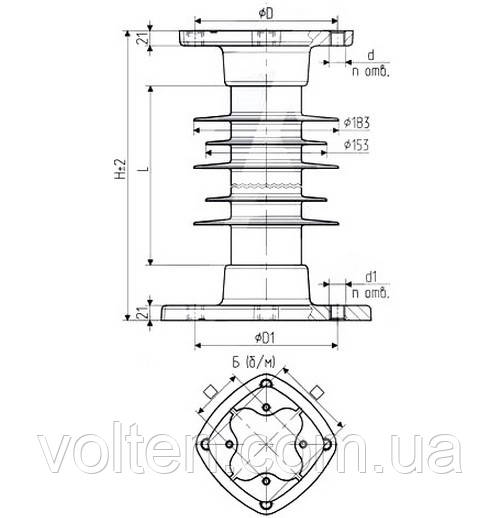

Полімерний опорно-стрижневий ізолятор ОСК 12,5-35/190-3 УХЛ1 призначено для заміни порцелянових ізоляторів ІОС-35-500-01-1 УХЛ1, ОНС-35-500 У1 та аналогічних, водночас ізолятор витримує у понад 2 рази більше руйнівне навантаження на вигин - 12,5 кН. Ізолятор ОСК 12.5-35/190-3 УХЛ1 виготовляється у двох варіантах виконання за конструкцією фланців - з круглим і квадратним фланцем.
Ізолятор ОСК 12,5-35/190-3 УХЛ1 відповідає СОУ МПЕ 40.1.51.302:2006.
Основні | |
---|---|
Країна виробник | Україна |
- Ціна: 3 625 ₴
