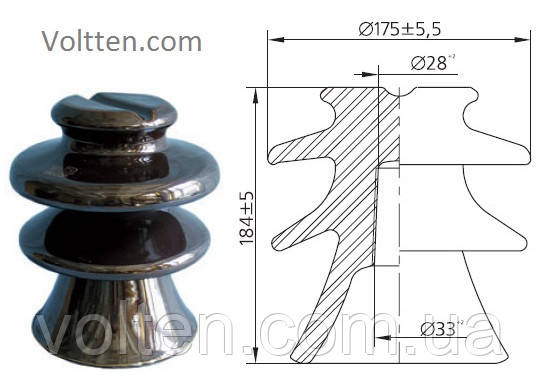

Ізолятор ШФ-20Д

ШФ-20Д Фарфоровий ізолятор Штировий призначений для ізоляції та кріплення струмопровідних ліній ПЛ та у розподільних пристроях електростанцій і підстанцій напругою до 20 кВ і частотою до 100 Гц при температурі повітря від -60 С до -50 С. ШФ-20 є найпопулярнішим Штыревым Порцеляновим ізолятором для ліній з неізольованими і ізольованими проводами.
Раніше цей ізолятор мав позначення ШФ-20В. У зв'язку з поліпшенням конструкції цей ізолятор змінив своє позначення на ШФ-20Д (літера "Д" це індекс модернізації ізолятора). Порівняно з ШФ-20В ШФ-20Г, ізолятор ШФ-20Д має більш ніж у 1,5 рази збільшену довжину шляху витоку. Приєднувальні розміри залишилися без змін.Ізолятор ШФ-20Д встановлюється на стандартні металоконструкції, і гаки КВ-22. Буква "Д" в позначенні, це індекс модернізації ізолятора. Приєднувальні розміри ізолятора залишилися без змін.

Для кріплення ізолятора використовуються ковпачки серії К: К-6, К-9, КП-22.

Кріплення неізольованого проводу до шийки ізолятора ШФ-20Г здійснюється з допомогою дротяної в'язки ВШ-1 і спіральної в'язки серії ПВС. Для кріплення ізольованого проводу СІП-3 використовуються спіральні в'язки серії ВС або CO.
