Розрядники вентильні РВС 35 кВ призначені для захисту від атмосферних перенапруг ізоляції електрообладнання змінного струму частотою 50 і 60 Гц...

Розрядники вентильні РВС 35 кВ призначені для захисту від атмосферних перенапруг ізоляції електрообладнання змінного струму частотою 50 і 60 Гц. Розрядники РВС виготовляються для мереж з будь-якою системою заземлення нейтралі.

Розрядники РВС відповідають ТУ 16-521.264-79 і групі III за ГОСТ 16357-83. На розрядник є сертифікат відповідності вимогам безпеки № РОСС RU.МВ02.B00254, виданий асоціацією "ЭНЕРГОСЕРТ".

Умови експлуатації розрядників РВС 35

- Розрядники призначені для експлуатації в районах з помірним і тропічним кліматом при температурі навколишнього повітря:

  • від -45 до +40° С - для виконання У1;
  • від -10 до +50° С - для виконання Т1;

- Висота установки над рівнем моря не більше 1000 м;

- Відносна вологість повітря:

  • при температурі +25° С до 100% - для виконання У1;
  • при температурі +35° С до 100% - для виконання Т1.

Конструкція і робота розрядників РВС 35

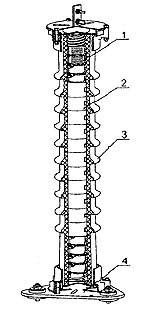

Розрядників РВС складається з блоку багаторазових іскрових проміжків (1) і робочих нелінійних резисторів (2), укладених в герметично закритому фарфоровому покришці (3).
Робочий резистор розрядника виготовлений з спецмассы "Вилит" і має нелінійну вольт-амперної характеристикою.
Розрядників РВС встановлюється на ізольованому від "землі" на підставі (4) для зручності приєднання реєстратора спрацьовування і для вимірювання струмів провідності.

Умовне позначення розрядників РВС 35

У структурі умовного позначення розрядників РВС прийнято:

Р - розрядник;
В - вентильний;
C - станційний;
ХХ - номінальна напруга;
У; Т - кліматичне виконання;
1 - категорія розміщення;

Ціни наведено в ознайомлювальних цілях.

Параметр Одиниця виміру РВС-35
РВС-35 Т1
Клас напруги мережі кВ 15
Номінальна напруга кВ 18
Пробивна напруга при частоті 50 Гц в сухому стані і під дощем
  • не менш
  • не більше
кВ
36
48
Імпульсне пробивна напруга при предразрядном часу від 2 до 20 мкс при повному ипмульсе 1,2/50 мкс, не більше кВ 67
Залишкова напруга при імпульсному струмі з довжиною фронту хвилі 8 мкс
  • з амплітудою струму 3000А
  • з амплітудою струму 5000А
  • з амплітудою струму 10000А
кВ


57
61
67
Струмова пропускна здатність
  • 20 імпульсів струму хвилею 16/40 мкс
  • 20 імпульсів струму прямокутної хвилею тривалістю 2000 мкс

кА
A

10.0
150
Довжина шляху витоку зовнішньої ізоляції, не менше см 54
Допустимий натяг проводів, не менше Н 300
Висота, не більше мм 800
Маса, не більше кг 49
