Розрядники вентильні РВО призначені для захисту від атмосферних перенапруг ізоляції електрообладнання змінного струму частотою 50 і 60 Гц....

Розрядники вентильні РВО призначені для захисту від атмосферних перенапруг ізоляції електрообладнання змінного струму частотою 50 і 60 Гц. Виготовляються для мереж з будь-якою системою заземлення нейтралі.

  • Розрядники вентильні РВО-6 Н і РВО-10 Нвідповідають ТУ 16-521.022-76 і групі IV по ГОСТ 16357-83.

Умови експлуатації вентильних розрядників РВО

- Розрядники РВО призначені для експлуатації в районах з помірним і тропічним кліматом при температурі навколишнього повітря:

  • від -50 до +55° С - для розрядників типів РВО-6Н і РВО-10Н;
  • від -45 до +40° С - для виконання У1;
  • від -10 до +50° С - для виконання Т1.

- Висота установки над рівнем моря не більше 1000 м

- Відносна вологість повітря:

  • не більше 98% - для розрядників типів РВО-6Н і РВО-10Н;
  • при температурі +25° С до 100% - для виконання У1;
  • при температурі +35° С до 100% - для виконання Т1.

Конструкція і робота вентильних розрядників РВО

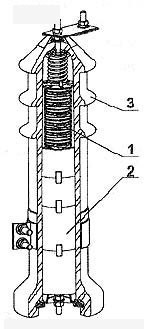

Вентильний розрядник РВО складається з іскрових проміжків (1) і нелінійних резисторів (2), укладених у герметично закриту порцелянову покришку (3), яка захищає внутрішні елементи розрядника від впливу зовнішнього середовища і забезпечує стабільність характеристик.
Робочий резистор розрядника виготовлений з спецмассы "Вилит" і має нелінійну вольт-амперної характеристикою.

Умовне позначення вентильних розрядників РВО

У структурі умовного позначення розрядника РВО прийнято:

Р - розрядник;
В - вентильний;
Про - полегшений;
ХХ - номінальна напруга;
Н - підвищеної надійності;
У; Т - кліматичне виконання;
1 - категорія розміщення;



Параметр Одиниця виміру РВО-6 М РВО-10 Н
Клас напруги мережі кВ 3 6
Найбільша допустима напруга кВ 3,8 7,5
Пробивна напруга при частоті 50 Гц в сухому стані і під дощем
  • не менш
  • не більше
кВ

9
11


16
19
Імпульсне пробивна напруга при предразрядном часу від 2 до 20 мкс, не більше кВ 20 32
Залишкова напруга при хвилі 8 мкс, не більше
  • з амплітудою струму 3000А
  • з амплітудою струму 5000А
кВ
13
14

25
27
Струм витоку, не більше мкА 6 6
Струмова пропускна здатність
  • 20 імпульсів струму хвилею 16/40 мкс
  • 20 імпульсів струму прямокутної хвилею тривалістю 2000 мкс

кА
A

5.0
75

5,0
75
Довжина шляху витоку зовнішньої ізоляції, не менше см 10 18
Допустимий натяг проводів, не менше Н 300 300
Висота, не більше мм 206 294
Маса, не більше кг 2,3 3,1
