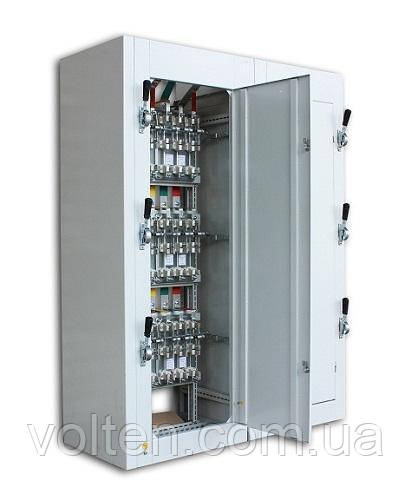

Розподільні панелі ЩО

Панелі ЩО – призначені для прийому і розподілу електричної енергії трифазного змінного струму частотою 50Гц, напругою до 660В і захисту відхідних ліній від перевантажень і струмів короткого замикання. Вид кліматичного виконання У3 по ГОСТ 15150.

Конструктивно панелі ЩО представляють собою зварне каркасне виріб з листового металу з розміщеними всередині на вставний рамі електричними апаратами.

Щити складаються з панелей і встановлюються в электропомещениях. Обслуговування щитів проводиться з передньої сторони.

Максимальний перетин приєднуваних кабелів має бути не більше 185 мм кількість їх не більше трьох.

При замовленні панелей необхідно заповнити опитувальний лист.

Найменування параметра

Значення параметра

ЩО-70, 90, 01

Номінальна напруга (лінійний), кВ

0,4

Рід струму

змінний

Частота, Гц

50

Кількість відхідних ліній

1; 2; 3:4; 6

Номінальний струм ліній, що відходять, А

100; 200.400.600; 1000; 1600; 2000;

Номінальний струм вступних панелей, А

400; 600:1000; 1600: 2000; 2500

Електродинамічна стійкість збірних шин і відпаювань від них, кА

– для ввідних і секційних панелей -до 1000 А

32

– для ввідних і секційних панелей – до 2000 А

51

– для ввідних і секційних панелей на 2500 А

81

– для лінійних панелей

32 або 51

Виконання введення 0.4 кВ

Кабельний, кабельний з земляною захистом, шинний, шинний з земляною захистом

Призначення панелі

Ввідні, лінійні, секційні, ввідно-лінійні, ввідно-секційні, диспетчерського управління, торцеві, обліку

Технічні параметри ЩО

Структура умовного позначення панелей розподільних щитів ЩО-90

ЩО

XX-

Х-

Х-

ХХ

ХХ

  1

  2

 3

 4

 5

 6

1. тип панелі ЩО;

2. рік розробки;

3. варіанти виконання корпусу панелі;

4. ступінь захисту, що забезпечуєтьс оболонкою по ГОСТ 14254:

1. IP 00;

2. IP 20;

5. призначення і номер схеми:

1. вступна;

2. ввідно-розподільних;

3. секційна;

4. розподільна;

5. допоміжна;

6. кліматичне виконання і категорія розміщення по ГОСТ 15150;



Конструктивне виконання ЩО-90

Конструктивно панелі ЩО-90 являють собою зварне каркасне виріб з листового металу з розміщеними всередині на вставний рамі електричними апаратами. Двері панелі замикається замком. Електричні з'єднання головних ланцюгів всередині панелі виконані з допомогою алюмінієвої або мідної шини. Панель має нульову шину з затискачами для приєднання нульових жил придатних і ліній, що відходять. У вступній панелі може бути (при необхідності) встановлений трансформатор струму нульової шини для здійснення захисту від замикання на землю. Конструкція вступних панелей забезпечує введення живильних ліній зверху шинами, або знизу кабелями. Також, у разі необхідності, в щиті організовується АВР.

Панелі поставляються зібраними в щит, або окремо. В останньому випадку спільно з панелями поставляється збірна шина підготовлена і промаркована для швидкої і безболісної установки.

В залежності від схеми первинних з'єднань і побажань замовника, панелі ЩО-90 можуть встановлюватися автоматичні вимикачі, роз'єднувачі, запобіжники, трансформатори струму, прилади вимірювання, керування та сигналізації як вітчизняного, так і зарубіжного виробництва.

Основним документом для комплектування панелей є узгоджений опитувальний лист. Технічні параметри і режими роботи визначаються сукупністю схем первинних з'єднань і вторинних ланцюгів панелей.



Характеристики
Основні
ВиробникВласне виробництво
Країна виробникУкраїна
Інформація для замовлення
  • Ціна: Ціну уточнюйте
