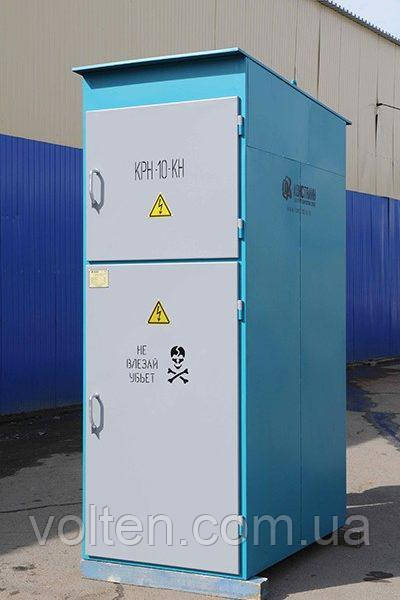

Комплектний розподільчий пристрій КРН

Ціну уточнюйте

  • Під замовлення
clockВідправка з 14 березня 2024
Комплектний розподільчий пристрій КРН
Комплектний розподільчий пристрій КРНПід замовлення
Ціну уточнюйте
+380 (50) 020-13-30
МТС
  • +380 (68) 780-00-61
    Киевстар
+380 (50) 020-13-30
МТС
  • +380 (68) 780-00-61
    Киевстар

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю

Опис комплектного розподільного пристрою КРН 6(10)

Осередок КРН-6(10) призначена для прийому і розподілу електричної енергії трифазного змінного струму частотою 50 Гц напругою 6 і 10 кВ і використовується в РУ-6(10) кВ електричних підстанцій енергосистем і промислових підприємств.

В даний час найбільш надійною вважається захист лінії за допомогою вакуумного вимикача, керованого пристроєм релейного захисту та автоматики (РЗА) на основі струмових реле і мікропроцесорних пристроїв.





Розшифровка умовного позначення:

КРН-10-20 У 1

КРН – Комплектний розподільний пристрій зовнішньої установки **
10 – Клас напруги по ГОСТ 1516.3
20 – Номінальний струм вимикача, вбудованого в КРН, кА *
У – Кліматичне виконання за ГОСТ 15150
1 – Категорія розміщення по ГОСТ 15150

Основні технічні характеристики

Найменування параметра

Значення параметра

Номінальна напруга, кВ

6; 10

Найбільша робоча напруга, кВ

7,2; 12

Номінальний струм головних ланцюгів, А

630; 1000; 1600

Номінальний струм збірних шин, А

1000; 1600; 2000; 2500; 3150

Номінальний струм відключення вбудованого в КРУ вимикача, кА

12,5; 16; 20; 25; 31,5

Струм термічної стійкості (трисекундний струм), кА

20; 31,5

Струм електродинамічної стійкості, кА

51; 81

Номінальна напруга допоміжних ланцюгів, В:

– постійного струму

110; 220

– змінного струму

220

Номінальна потужність вбудованих трансформаторів власних потреб вбудованих в КРН, кВА

25-40





Конструкція КРН 6(10) кВ

§ Осередку КРН-6(10) являють собою зварену металеву конструкцію з гнутих сталевих профілів, так само каркас осередків може виготовлятися з оцинкованої сталі з застосуванням технології заклепочных сполук, що значно підвищує міцність корпусу, покращує зовнішній вигляд і антикорозійні властивості виробу.

У нього встановлюються апарати і прилади згідно з схемами головних і

вторинних ланцюгів.

§ Осередку КРН-6(10) складаються з основних складальних одиниць: корпусу з апаратурою; викочування візка(стаціонарної камери), релейного шафи, апаратури сигналізації та управління, прилади вимірювання і інші пристрої допоміжних ланцюгів; відсіку збірних шин.

§ Стандартна комплектація комірки: вакуумний вимикач, шинний і лінійний роз'єднувачі, ошинування, опорні ізолятори, трансформатори струму, пристрої Рза, сигналізація.

§ Осередку КРН-6(10) обладнані наступними блокуваннями:

§ механічне блокування, що не допускає переміщення елементу викочування з робочого положення в контрольне, а також з контрольного положення в робоче при включеному положенні вимикача.

§ механічне блокування, що не допускає переміщення елементу викочування з контрольного положення в робоче при включеному заземлювальному роз'єднувачі; вона складається з упору, який контролює положення вала заземлювального роз'єднувача і перешкоджає вкатыванию викочування елемента. Конструктивно шафа КРУ виконаний таким чином, що включати або вимикати заземлюючий роз'єднувач можливо тільки в ремонтному положенні викочування елемента.

§ електромагнітна блокування, що не допускає при включеному положенні заземлювального роз'єднувача, переміщення в робоче положення викочування елемента в іншому шафі КРУ, від якого можлива подача напруги на шафу, де розміщений заземлюючий роз'єднувач.

§ Ланцюги вторинної комутації комірки КРУ розміщені в релейному шафі. Релейний шафу являє собою зварену металеву конструкцію. Низьковольтна апаратура вторинних ланцюгів змонтована на панелі всередині релейного шафи або на задній стінці релейного шафи, або на поворотній панелі (двері релейного шафи).

Схемы вторичных цепей реализуются на электромеханических реле, а так же с использованием устройств микропроцессорной защиты различных производителей («Темп», «SEPAM», «УЗА», «MICOM», «Киевприбор», «Машвин», «Таврида Электрик» и др.).

§  На фасадной стороне шкафа КРН нанесены надписи, указывающие ее назначение, а также порядковый номер камер в соответствии с опросным листом.

§  Ошиновка шкафов КРУ выполнена шинами из алюминиевого сплава электротехнического назначения(АД31).

§  Сборные шины шкафа КРУ и ответвления от них (исключая контактные поверхности) окрашены в следующие отличительные цвета:

§ жовтий – фаза А;

§ зелений – фаза В;

§ червоний – фаза С;

Заземлювальні шини, прокладені відкрито, пофарбовані в чорний колір.

§ Конструкція осередків КРН-6(10) забезпечує складання камер в ряд і з'єднання головних ланцюгів по збірним шинам. Збірні шини, шинні та секційні роз'єднувачі шаф КРН мають з фасадної сторони сітчасті огорожі.



Характеристики
Основні
Країна виробникУкраїна
