БКТП 6–10 кВ для газопоршневих електростанцій

ТОВ НВП «Вольтен» проєктує та виготовляє блочно-комплектні трансформаторні підстанції (БКТП) 6–10 кВ у бетонному корпусі, які ідеально підходять для застосування у складі газопоршневих електростанцій. Це сучасне та надійне рішення для ефективного перетворення і передачі електроенергії, виробленої генераторними установками, до внутрішніх або зовнішніх електричних мереж.

Що таке газопоршнева електростанція?

Газопоршнева електростанція — це автономне джерело електроенергії, де газопоршневі двигуни приводять у дію генератори, які виробляють струм, перетворюючи хімічну енергію газу (природного, біогазу, шахтного тощо) на електричну. Такі станції відзначаються високим ККД, екологічністю та стабільністю, широко застосовуються в промисловості, агросекторі, ЖКГ та системах когенерації.

Призначення БКТП для газопоршневих електростанцій

БКТП 6–10 кВ у бетонному корпусі виконує важливі функції:

• пониження напруги з генераторного рівня (0,4 або 0,69 кВ) до 6 або 10 кВ;

• інтеграція газопоршневої електростанції з мережею обленерго або локальною мережею підприємства;

• забезпечення надійного електрозахисту, контролю, обліку та моніторингу;

• комутація, погодження фаз, автоматичний ввід резерву (АВР) та ін.

Переваги бетонного корпусу

• Висока механічна міцність і захист від зовнішніх впливів (IP54–IP65);

• Пожежна безпека та довговічність;

• Повна заводська готовність — монтаж без додаткових будівельних робіт;

• Естетичний зовнішній вигляд і захист від вандалізму.

Типова комплектація БКТП

• Трансформатори потужністю від 100 до 2500 кВА (сухі або масляні);

• Високовольтні комірки типу КСО або КРУ для підключення до мережі 6–10 кВ;

• Низьковольтні шафи з апаратурою керування, захисту, синхронізації;

• Системи обліку, релейного захисту, автоматики;

• Системи диспетчеризації, телеметрії (SCADA, RTU — опціонально).

Переваги для газопоршневих електростанцій

• Працює з одно- та багатогенераторними комплексами;

• Надійність у важких промислових умовах і автономних режимах;

• Адаптація для когенераційних систем;

• Можливість швидкого встановлення на майданчику замовника;

• Гнучкість конфігурації відповідно до технічних умов та вимог енергетичних компаній.

Індивідуальне проєктування та виробництво

Інженери ТОВ НВП «Вольтен» здійснюють повний супровід — від технічного завдання до постачання й запуску об'єкта:

• підбір обладнання під конкретну газопоршневу електростанцію;

• проєктування електричних схем (синхронізація, комутація, захист);

• врахування навантажень, режимів роботи генераторів і особливостей обліку;

• виготовлення БКТП згідно з технічними умовами обленерго.

ТОВ НВП «Вольтен» — перевірений виробник енергообладнання для об'єктів децентралізованої генерації та промислової енергетики.

 Звертайтеся для технічної консультації або прорахунку рішення під ваш об’єкт.

Основні технічні характеристики БКТП(Б)

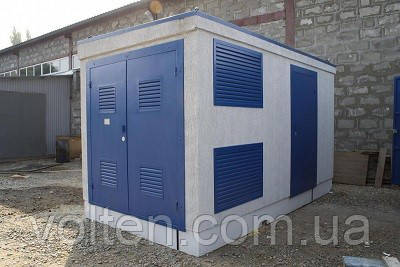

Конструкція БКТП(Б)

БКТП поставляються у вигляді блоків повної заводської готовності як однотрансформаторні підстанції (БКТП) або двотрансформаторні підстанції (Б-2-КТП).

Однотрансформаторная БКТП(Б) виробляють двох типів:

1. лівостороння – вхід у відсік РУ знаходиться на лівій стороні щодо воріт трансформаторного відсіку;

2. правобічна – вхід у відсік РУ знаходиться на правій стороні щодо воріт трансформаторного відсіку;

Двухтрансформаторная БКТП(Б) являє собою трансформаторну підстанцію, що складається з двох корпусів лівостороннього та правостороннього типів, сполучених між собою.

Корпус БКТП(Б) складається з:

1. надземного об'ємного бетонного блоку;

2. підвального об'ємного бетонного блоку.

У БКТП(Б) передбачена природна припливно-витяжна вентиляція, яка здійснюється через вентиляційні отвори, оснащені захисними жалюзі по ГОСТ Р 51110. Двері та стулки БКТП(Б) відкриваються на кут не менше 1500 і мають фіксацію в крайніх положеннях. Двері, жалюзі та замки мають противовандальное виконання.
