Клітинки ЩО-90

Ціну уточнюйте

  • Під замовлення
clockВідправка з 20 жовтня 2024
Клітинки ЩО-90
Клітинки ЩО-90Під замовлення
Ціну уточнюйте
+380 (50) 020-13-30
МТС
  • +380 (68) 780-00-61
    Киевстар
+380 (50) 020-13-30
МТС
  • +380 (68) 780-00-61
    Киевстар

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю

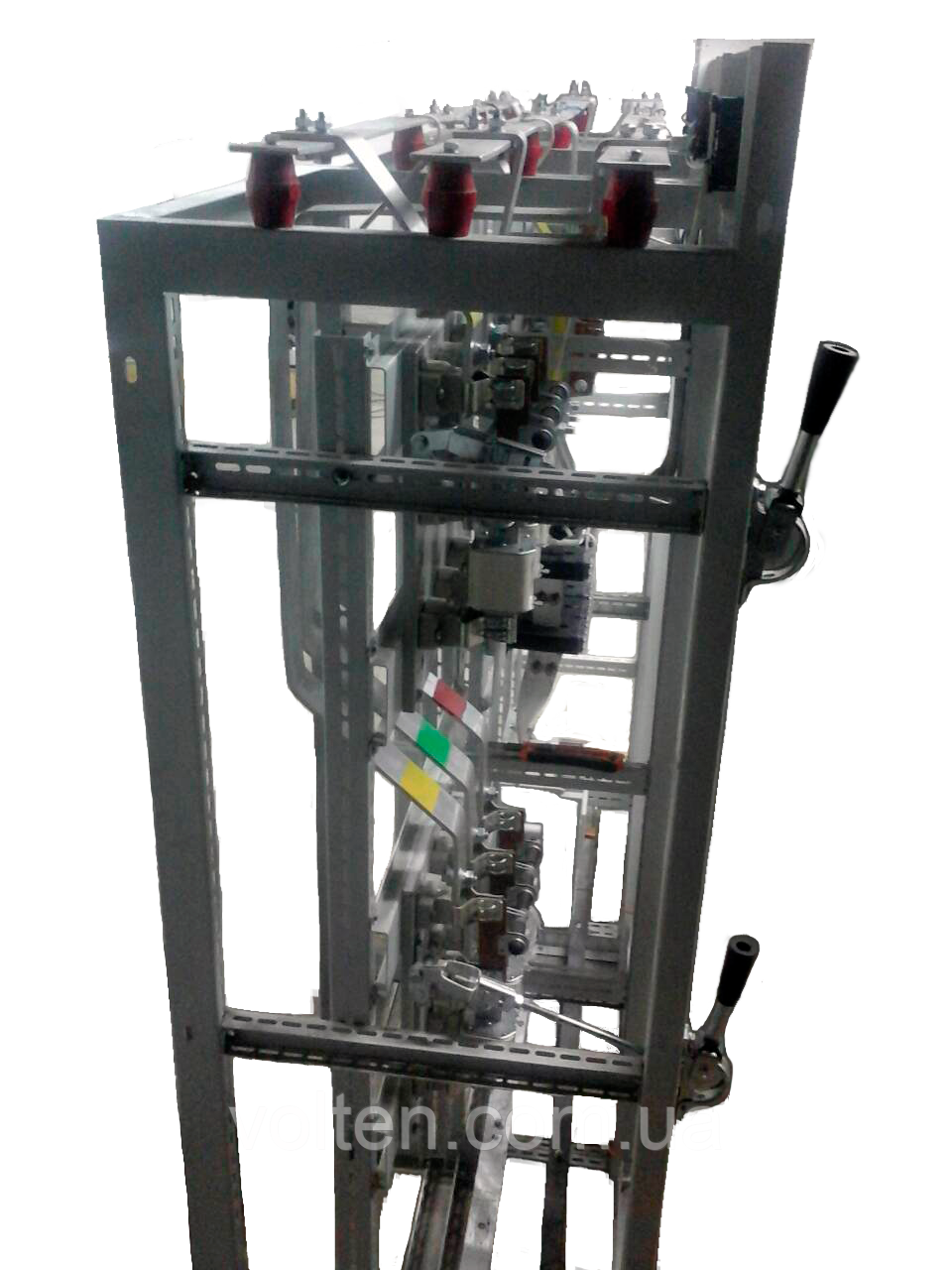

Конструктивне виконання ЩО-90

Конструктивно панелі ЩО-90 являють собою зварне каркасне виріб з листового металу з розміщеними всередині на вставний рамі електричними апаратами. Двері панелі замикається замком. Електричні з'єднання головних ланцюгів всередині панелі виконані з допомогою алюмінієвої або мідної шини. Панель має нульову шину з затискачами для приєднання нульових жил придатних і ліній, що відходять. У вступній панелі може бути (при необхідності) встановлений трансформатор струму нульової шини для здійснення захисту від замикання на землю. Конструкція вступних панелей забезпечує введення живильних ліній зверху шинами, або знизу кабелями. Також, у разі необхідності, в щиті організовується АВР.

Панелі поставляються зібраними в щит, або окремо. В останньому випадку спільно з панелями поставляється збірна шина підготовлена і промаркована для швидкої і безболісної установки.

В залежності від схеми первинних з'єднань і побажань замовника, панелі ЩО-90 можуть встановлюватися автоматичні вимикачі, роз'єднувачі, запобіжники, трансформатори струму, прилади вимірювання, керування та сигналізації як вітчизняного, так і зарубіжного виробництва.

Основним документом для комплектування панелей є узгоджений опитувальний лист. Технічні параметри і режими роботи визначаються сукупністю схем первинних з'єднань і вторинних ланцюгів панелей.

Структура умовного позначення панелей розподільних щитів ЩО-90

ЩО XX- X- X- XX XX
1 2 3 4 5 6


1.рік розробки;

2.тип панелі ЩО;

3.варіанти виконання корпусу панелі;

4.ступінь захисту, що забезпечуєтьс оболонкою по ГОСТ 14254:

1.IP 00;

2.IP 20;

5.призначення і номер схеми:

1.вступна;

2.ввідно-розподільних;

3.секційна;

4.розподільна;

5.допоміжна;

6.кліматичне виконання і категорія розміщення по ГОСТ 15150.

Інформація для замовлення
  • Ціна: Ціну уточнюйте
