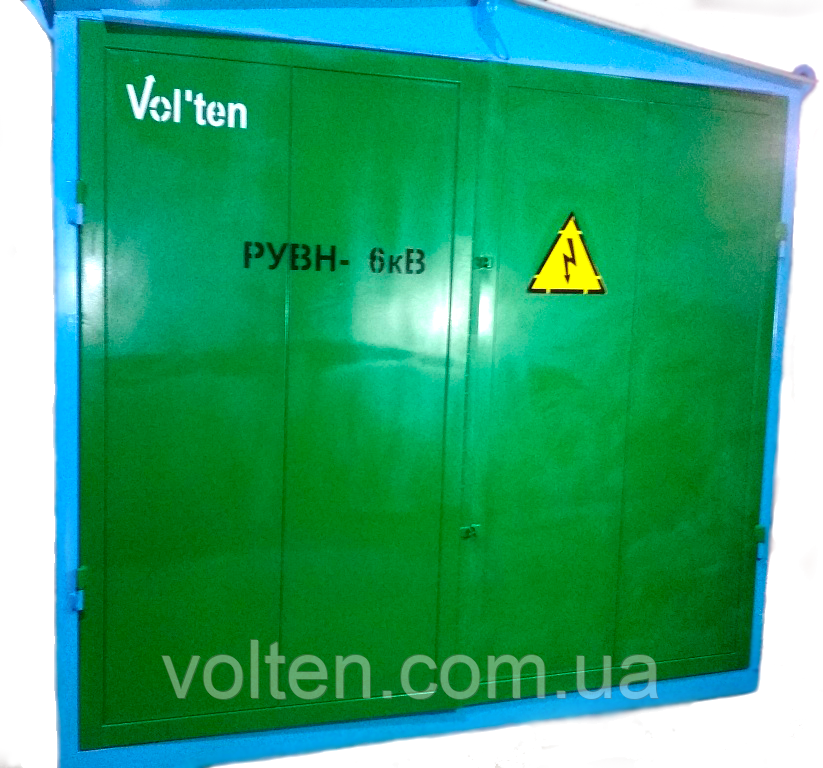

КТП-400

Ціну уточнюйте

  • Під замовлення
clockВідправка з 14 березня 2024
КТП-400
КТП-400Під замовлення
Ціну уточнюйте
+380 (50) 020-13-30
МТС
  • +380 (68) 780-00-61
    Киевстар
+380 (50) 020-13-30
МТС
  • +380 (68) 780-00-61
    Киевстар

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю

Киосковая трансформаторна підстанція тупикового типу КТПК потужністю 400 кВА являє собою одно - або двухтрансформаторную підстанції зовнішньої установки і служить для прийому електричної енергії трифазного змінного струму частотою 50 Гц напругою 6 або 10 кВ, перетворення її в електроенергію напругою 0,4 кВ та енергопостачання нею окремих населених пунктів і промислових об'єктів.

Трансформаторна підстанція киоскового типу призначені для електропостачання сільськогосподарських, промислових, житлово-комунальних та інших об'єктів в районах з помірним і холодним кліматом (від -65°С до +40°С).

Переваги трансформаторних підстанцій :
  • наявність ряду блокувань, що підвищують безпеку експлуатації та обслуговування
  • можливість застосування кабельного вводу
  • зменшені габаритні розміри, що дозволяють знаходити оптимальні рішення у відповідності з вимогою Замовника
  • будь-які типи комутаційної апаратури
  • особлива механічна міцність
  • практично пило і вологозахищена конструкція
  • струмоведучі частини закриті захисними панелями
Структура умовного позначення 2 КТПК 400/10/0,4 Т-КК УХЛ1
  • 2 – число силових трансформаторів встановлених підстанції
  • К – комплектна
  • Т – трансформаторна
  • П – підстанція
  • К – киоскового типу
  • 400 – потужність силового трансформатора, кВА
  • 10 – номінальна напруга на стороні вищої напруги (ВН)
  • 0,4 – номінальна напруга на стороні нижчої напруги (НН)
  • Т – трансформаторна підстанція тупикового типу (підключення до однієї високовольтної лінії ЛЕП)
  • До кабельна схема підключення на стороні введення ВН
  • До кабельна схема підключення на стороні виведення ПН
  • УХЛ1 - кліматичне виконання і категорія розміщення за ГОСТ 15150-69
Опис трансформаторної підстанції КТПК

Киосковая комплектна трансформаторна підстанція КТПК являє собою сталевий зварний корпус, що складається з

  • відсіки пристрої високої напруги
  • відсіки силового трансформатора
  • відсіки розподільного пристрою нижчої напруги

У відсіках силового трансформатора розміщені опорні ізолятори, струмоведучі алюмінієві шини і силовий трансформатор, а також система примусової вентиляції трансформатора для його охолодження в теплу пору року і в режимі інтенсивного навантаження.

Конструкція відсіків силового трансформатора передбачає можливість заміни силового трансформатора, для забезпечення умов природної вентиляції в дверях відсіку встановлені металеві жалюзі. При необхідності жалюзі можна закрити за допомогою шторок, розташованих на дверях відсіку.

Відсік ПВН складається з камер КСО, на яких встановлені вимикачі навантаження ВНА, ВНР або РВЗ.

РУНН складається з:

  • вступного роз'єднувача або автомата. Після вступного роз'єднувача або автомата встановлені знімні шини для можливості установки трансформаторів струму
  • відсіки обліку електричної енергії. Має два виконання: обліку активної енергії та обліку активної і реактивної енергії (за замовленням). У відсіку обліку електричної енергії встановлюються лічильники активної та реактивної енергії
  • відсіки вуличного освітлення та понижуючого трансформатора 220/36 В
  • стаціонарних автоматичних вимикачів ліній 0,4 кВ

В РУНН КТПК є фідер вуличного освітлення, який включається і вимикається автоматично за сигналом вбудованого фотореле.

На підставі відсіку УВН і відсіку РУНН передбачені отвори для введення і виведення кабелю.

КТПК має наступні види захисту
  • На стороні ВН: від атмосферних перенапруг; міжфазних коротких замикань
  • На стороні НН від: перевантаження силового трансформатора; перевантаження і коротких замикань ліній напругою 0,4 кВ; коротких замикань ліній зовнішнього освітлення, ланцюгів обігріву, ланцюгів внутрішнього освітлення КТПК; однофазних коротких замикань ліній 0,4 кВ (для КТПК з повітряними висновками 0,4 кВ); атмосферних перенапруг (для КТПК з повітряними висновками 0,4 кВ).
КТПК обладнана наступними блокуваннями
  • від включення заземлювальних ножів роз'єднувача при включених головних ножах
  • блокування між головними і заземлюючими ножами роз'єднувача 6(10) кВ, що не допускає включення головних ножів при ввімкнених заземлювальних ножах і включення заземлювальних ножів при включених головних ножах. Блокування виконана на привід роз'єднувача 6(10) кВ і складається з двох дисків, конструкція яких не допускає одночасне маніпулювання (обертання) валами приводу
  • відкривання дверей камер КСО при включених вимикачах ВНА.
