Відкриті блокові розподільні пристрої 35кВ ВРП-35кВ

Особливості конструкції

Складається з блоків Б35 повної заводської готовності. На блоках змонтовано обладнання:

• вакуумні або елегазові вимикачі;
• роз'єднувачі;
• трансформатори струму;
• трансформатори напруги;
• запобіжники з патронами;
• ОПН;
• ТСН-100/35/0,4.

Метал блоків ВРП-35 має антикорозійне покриття у вигляді гарячого цинкування.

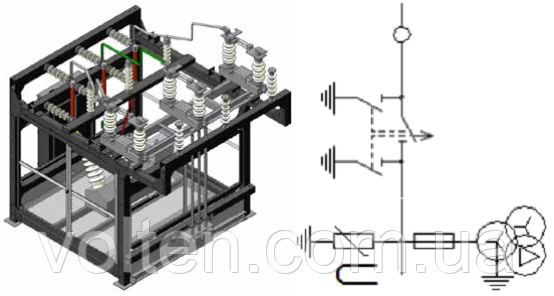

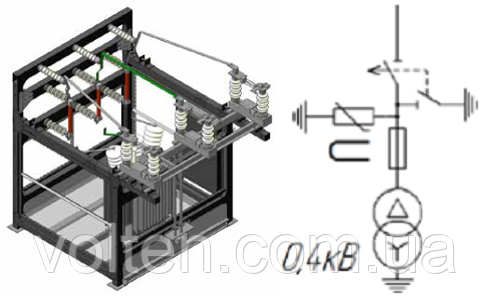

Конструкція блоків з ТН і ТСН забезпечує безпечну заміну патронів на запобіжниках завдяки наявності площадки обслуговування закритою оцинкованою плетеними сіткою з осередками 10х10мм.

 Для обслуговування вимикачів в передбачені майданчики.

На блоках змонтовані шинки заземлення обладнання.

Вторинні зв'язку виконані в межах блоку з введенням в клемний шафа.

Жорстка ошиновка для Б35 виконана з компенсаторами лінійних розширень і пофарбована згідно з вимогами ПУЕ.

Гнучкі ошиновки 35 кВ та 6 (10) кВ поставляються в повному комплекті, з апаратними затискачами.

Кабельні лотки можуть бути наземного виконання або прокладатися по блокам на висоті 2100 мм у межах ВРП-35 кВ.

Релейні шафи для захисту і управління ВРП-35 кВ можуть розміщуватися в ОПУ або ЗРУ 6(10) кВ блочно-модульного (капітального) виконання.

В комплект поставки проектні організації можуть включити: силові трансформатори, огородження, заземлення, грозозащиту, туалет, освітлювальні установки, прийомні портали.

Розподільний пристрій 6(10) кВ може застосовуватися будь-якого заводу виробника.

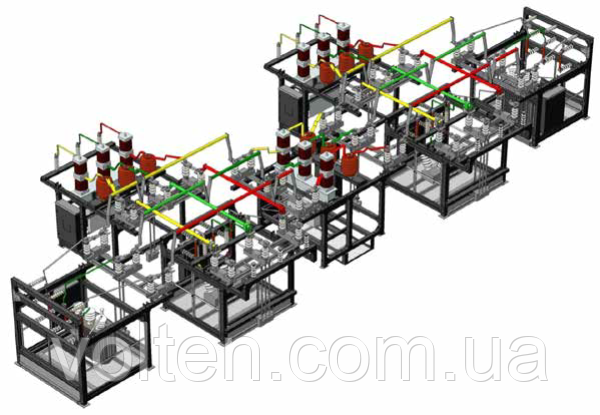

Блоки ВРП-35 встановлюються на лежні або стійки УСО. Розроблена Volten схема компонування блоків і всього ВРП-35 кВ дозволяє застосувати 3 блоку замість 5-7 блоків.

ВРП-35 можна замовити пересувного виконання при застосуванні заводських саней для переміщення, з можливістю прикручування коліс для полегшення транспортування.

Контрольні кабелі для підключення ВРП-35 входять в комплект поставки ОРУ і прокладаються по кабельних каналах у межах ОРУ і по кабельному каналу заводського виготовлення до ОПУ.

Кабельні канали застосовуються наземного виконання металеві з кришками і антикорозійним захистом холодним цинкуванням.

Переваги ВРП-35кВ від Volten

• Різноманітність конструктивних і схемних рішень.
• Унікальна модульна високоміцна конструкція дозволяє виготовляти вироби ВРП-35 кВ будь-якої конфігурації з різними варіантами розподілу функціональних вузлів.
• Поставка виробів у вигляді транспортуються блоків повної заводської готовності.

ВІДМІТНІ ОСОБЛИВОСТІ:

• Высокая надежность. Обеспечивается применением качественных материалов и элементной базы ведущих мировых производителей. Высокое качество применяемых комплектующих и заводского исполнения позволили значительно увеличить срок службы, который составляет не менее 25 лет;
• Безопасность. В состав ОРУ-35кВ входят заземляющие разъединители, которые создают видимый разрыв основной цепи и имеют возможность заземления с обеих сторон разрыва. Элементы основной цепи располагаются на высоте от 2,5 м над землей;
• Можливість виготовлення нетипових ВРП-35 кВ в будь-якому габарите і за найкоротші терміни згідно з технічним завданням замовника.

Блоки виготовляються на обладнанні світових виробників з несучою навантаженням до 2500А згідно опитувальних листів і вимог замовника.
